도로교통분야 | UTIS(Urban Traffic Information System)

도심교통정보제공시스템(UTIS)

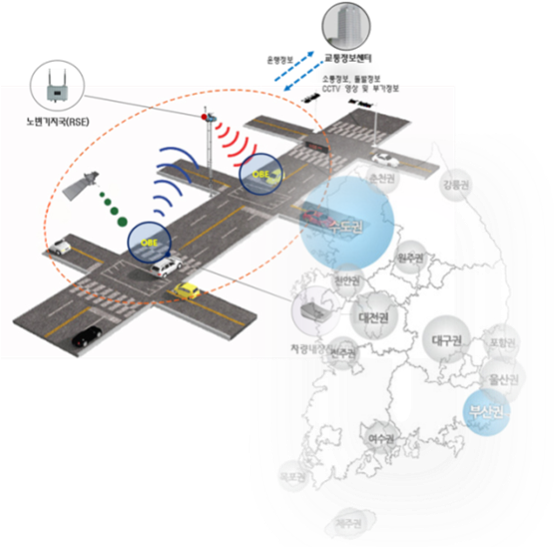

시스템 개 요

차랑내 네비게이션(CNS)과 연동하는 차량내단말(OBE)가 주행중에 교통정보(이동, 돌발상황, 등)를 노변에 설치된 노변장치(RSE)에 데이터를 전달하고, RSE는 연결된 광망으로 교통관제센터에 데이터를 전송하면 센터에서는 역순으로 데이터를 전송하여 차량내 설치된 CNS에 무선으로 이동하는 경로 뿐아니라 원하는 지역별 소통정보 및 돌발상황정보 등 다양한 서비스를 제공하는 차세대 지능형 교통정보시스템이다.

장비명 형상 역할 및 기능
중앙장치
(센터)
  • 순찰차, 택시, 일반차량 등에 설치된 차량내장치(OBE)와 도로변의 노변장치(RSE)간의 실시간 통신을 통하여 수집한 차량의 위치정보 및 속도정보를 수집
  • 사용자에게 교통정보, 돌발상황정보, 기상정보 등을 제공
기지국장치
(RSE)
  • 차량의 운행정보 수집 및 교통정보 제공을 위한 무선통신망을 제공
  • 접속되는 차량내장치(OBE)로부터 축적된 운행정보를 수집
  • 중앙장치(센터)와의 연동을 통하여 수집된 운행정보의 전송
  • 국내 최초 UTIS 표준화 등록 제품
차량내장치
(OBE)
  • 연결된 위성측위장치의 주기적인 위치 및 속도 정보를 이용하여 차량의 이동경로에 따른 운행정보를 축적
  • 노변장치(RSE)에 접속이 이루어질 경우 축적된 차량이동경로 정보를 노변장치(RSE)에 전송
  • 접속된 노변장치(RSE)로부터 방송 정보 형태로 전송되는 교통정보 및 인근 CCTV 화면 등의 정보를 수신
  • 연결된 단말기(CNS) 수신정보를 전송
  • 국내 최초 UTIS 표준화 등록 제품
  • OBE(On-Board Equipment)는 UTIS 방식의 무선통신을 담당하는 단말장치
  • 차내에 설치되어 GPS와 연계 위치정보 및 구간 통행속도를 수집하고 노변기지국 RSE(Road Side Equipment)와 통신
  • 수집된 정보를 교통정보센터에 제공, UTIS 방송서비스를 수신하는 장치
  • USB Port를 이용한 CNS와의 연동제공
  • 모듈형태로 CNS 일체형 구성 가능
단말기
(CNS)
  • 차량내장치(OBE)와 연결되어 차량내장치(OBE)로부터 전송되는 교통정보 및 돌발정보 등을 운전자에게 표출
  • 수신된 정보를 기반으로 최적경로를 탐색할 수 있는 기능 수행
  • UTIS 시스템이 제공하는 ITS 서비스를 위한 운전자용 입출력 기능을 수행

도로교통분야 | EVPS(Emergency Vehicle Preemption System)

긴급차량 우선신호제어 시스템(CW-TPS)

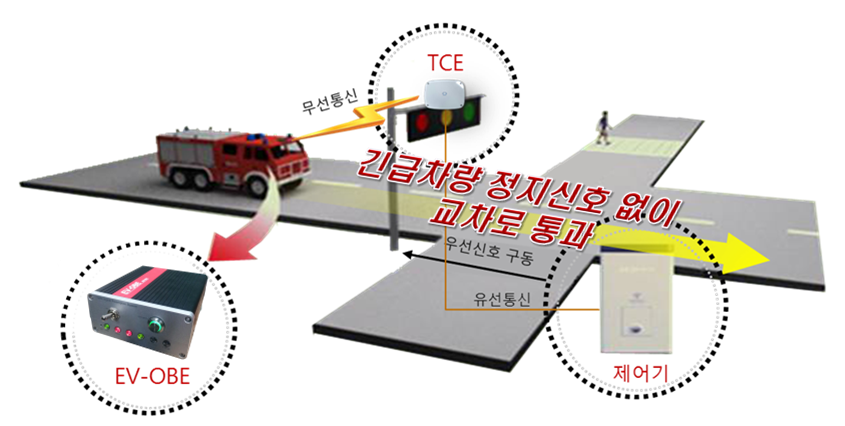

개 요

긴급차량(소방차,구급차, 경찰차) 및 버스에 대한 우선신호 제어를 가능하게 하는 시스템

  • 표준 신호제어기와 호환이 가능한 사이즈 및 표준 인터페이스 제공
  • 교통신호제어기((규격버전:2010/7)에 적용 VME_OPT 보드 사양 및 규격 준용
  • Standard POE 기능 제공으로 TCE와 100m 까지의 통신거리 제공

특 징

  • 차량의 위치를 실시간 검지하여 신호제어 수행
  • 긴급신호에서 일반신호 변경 시 연동 및 현시보상 실시
  • 여러대의 긴급차량(군집주행) 이동시에 대한 고려와 적용
  • 시간대별로 적절한 제어플랜의 적용
신호교차로의 차량 및 보행자 사고 예방
인접교차로 지체를 최소화
긴급차량 목적지도착 시간을 단축
장비명 형상 역할 및 기능
TCE
  • TCE: Traffic Signal Control Equipment
  • 신호등 지주에 설치돠며 긴급차량에 설치되어 있는 EV-OBE와 무선통신
  • 긴급차량의 위치를 실시간 모니터링
  • 신호제어기에 설치되어 있는 PPCU와 유선통신
  • 현시신호를 지속적으로 확인하고 긴급차량이 교차로 진/출입하는 것을 감지
  • 2개의 Wireless Port를 이용하여 인접 TCE와 연계
  • PoE(Power over Ethernet)기능의 제공으로 PPCU로 부터 전원공급
EV-OBE
  • EV-OBE: Emergency Vehicle On-Board Equipment
  • 긴급차량에 설치되며 GPS와 연동하여 실시간 위치를 지속적 Tracking
  • 해당정보를 기반으로 긴급차량의 위치를 실시간으로 추적
  • TCE와 무선통신을 수행
  • 12V 10mA이하의 대기전력, 밧데로 소모 최소화
  • 고감도 GPS를 사용, 위치보정을 통하여 5m 이내의 정확한 위치파악
PPCU
  • PPCU: Preemption & Priority Controller Unit
  • 표준교통신호제어기(규격버전 2010/8)에 적용
  • VME_OPT보드 사양 및 규격 준용
  • 표준사이즈 및 표준 인터페이스 제공
  • TCE와 Ethernet 통신을 하여 EV-OBE 정보획득
  • 32Bit 고성능 프로세스를 채용

도로교통분야 | FS-TPS

긴급차량(소방서 앞) 출동지원 시스템(FS-TPS)

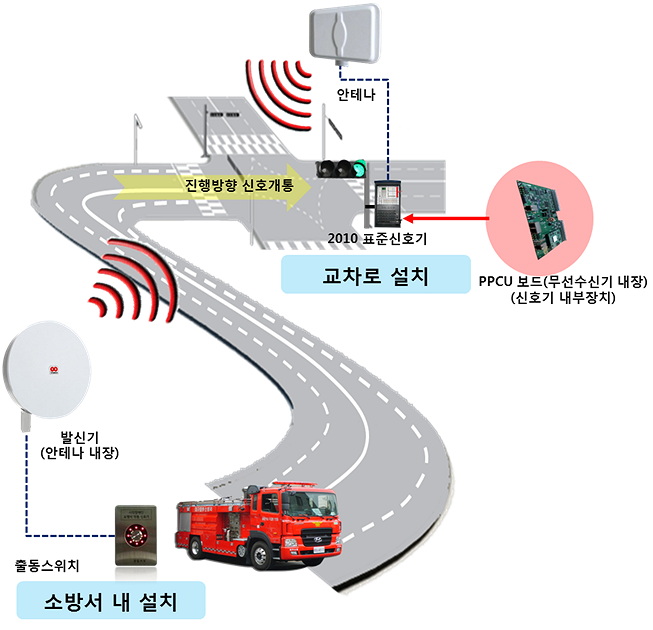

개 요

소방서가 차고지에서 긴급 출동상황에 처했을 때 가장 가까운 신호등을 소방차 진출입이 빠르게 이루어지도록 신호방향을 맞추어 주는 교통신호제어장치

  • 표준 신호제어기와 호환이 가능한 사이즈 및 표준 인터페이스 제공
  • 교통신호제어기((규격버전:2010/7)에 적용 VME_OPT 보드 사양 및 규격 준용

특 징

  • 표준신호 제어기 규격호환
  • 표준사이즈 및 표준 인터페이스 제공
  • 외장형 수신 인터페이스를 통한 확장성 제공
  • 고이득 안테나 채용으로 통신거리 확대
  • PoE 기능 및 일체형 안테나로 설치 용이성 제공

구축 사이트

부천시, 안양시, 김포시, 고양시, 군포시, 이천시, 성남시, 남양주시, 가평군

수원시, 용인시, 여주시, 목포시 등 55개소

장비명 형상 역할 및 기능
스위치
  • 긴급 출동 시 스위치를 누르면 발신장치로 신호전달
  • 가변 LED로 동작상태표시
  • DC 입력전원으로 감전사고 예방
발신기
(안테나내장)
  • 소방서내에 설치되어 스위치 신호를 신호제어기의 PPC 보드로 신호전달
  • PPC 보드가 현시신호를 변경 및 복귀 할 수 있도록 하여, 긴급상황, 일반상황 등을 설정하고 비상신호변경 명령을 전송하는 기능제공
PPC&수신기
  • 수신기 내장으로 소방서내의 발신기 장치의 신호를 수신하여 신호제어기의 CPU보드에 긴급신호 명령 전달
  • 현시신호를 지속적으로 확인하여 긴급차량이 입/출고하는 것을 감지하여 신호의 변경 및 복귀를 지시
교통신호제어기
  • 교통신호제어기는 2010년 규격으로 도로교통공단 시험을 통과한 제품
  • 4색 신호등 표출기능

도로교통분야 | WAVE(Wireless Access in Vehicular Environment)

802.11p기반 차량통신 기술 시스템

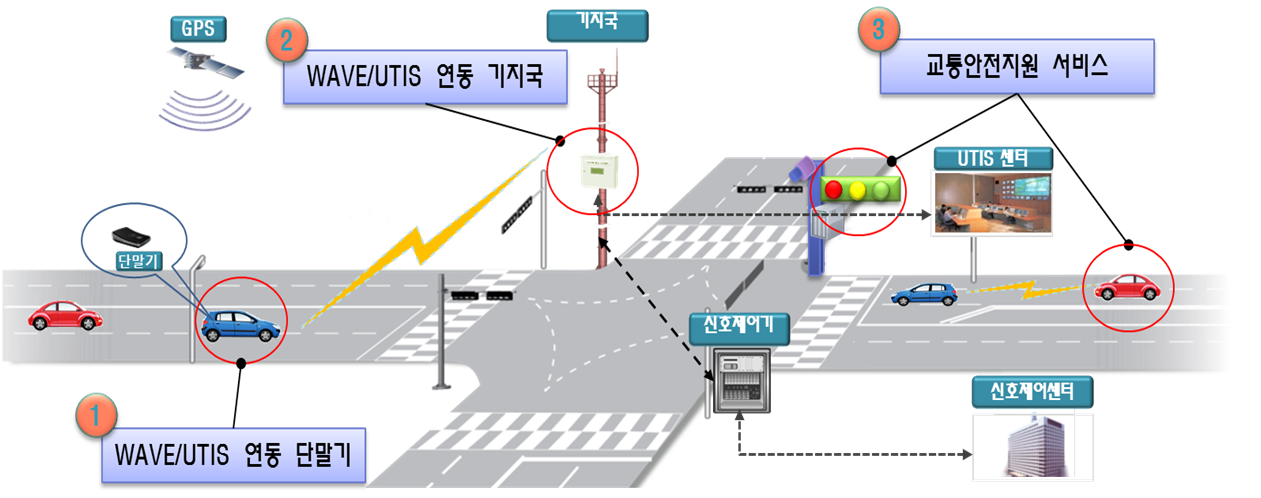

개 요

  • 고속 이동성(최대 200km/h)과 통신 교환시간이 짧은 차량망에서 도로나 차량의 위험상황을 차량에게 전달하는 무선통신 기술
  • 차량간 통신을 위해 5.8GHz 대역 RF, OFDM 모뎀, 차량간 통신 MAC 과 라우팅 기술 적용
  • IEEE802.11a 무선랜 기술을 차량 환경에 맞도록 개량된 통신기술

특 징

  • 도심형 교통안전지원서비스용 WAVE/UTIS 연동 단말기 및 기지국 개발
  • 교통안전 지원서비스 개발
    - 실시간 교통정보 수집 및 제공 서비스

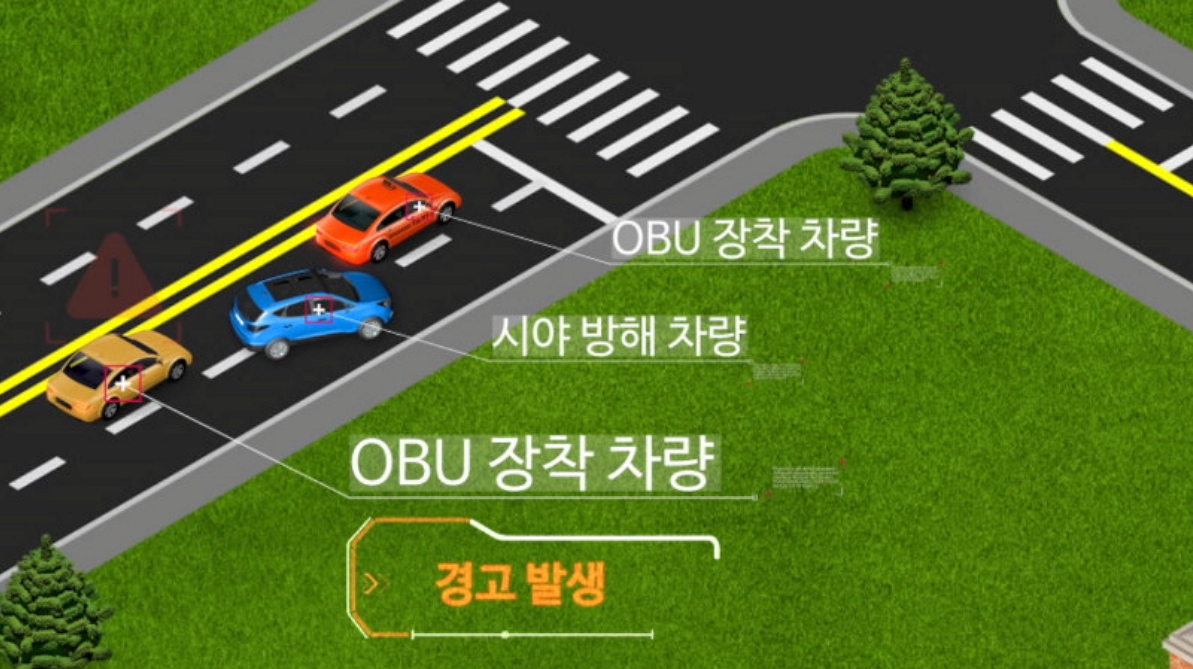

    - 돌발상황 실시간 자동통보 서비스
    - 긴급차량 우선신호제어 서비스
장비명 형상 역할 및 기능
서버 - 센터에 설치되며 기지국관리, 차량정보 수집, 교통정보 수집, 교통정보 제공
기지국
(WAVE/UTIS
통합기지국)
- 노변에 설치되며 차량단말장치와 연동, V2I 무선접속 기능 제공
차량단말
(WAVE/UTIS
통합단말)
- 차량에 설치되며 V2V/V2I 무선통신기능 제공
