특수분야 MVT(Movable Wireless video Transmission System)

이동형 무선영상전송 시스템

개 요

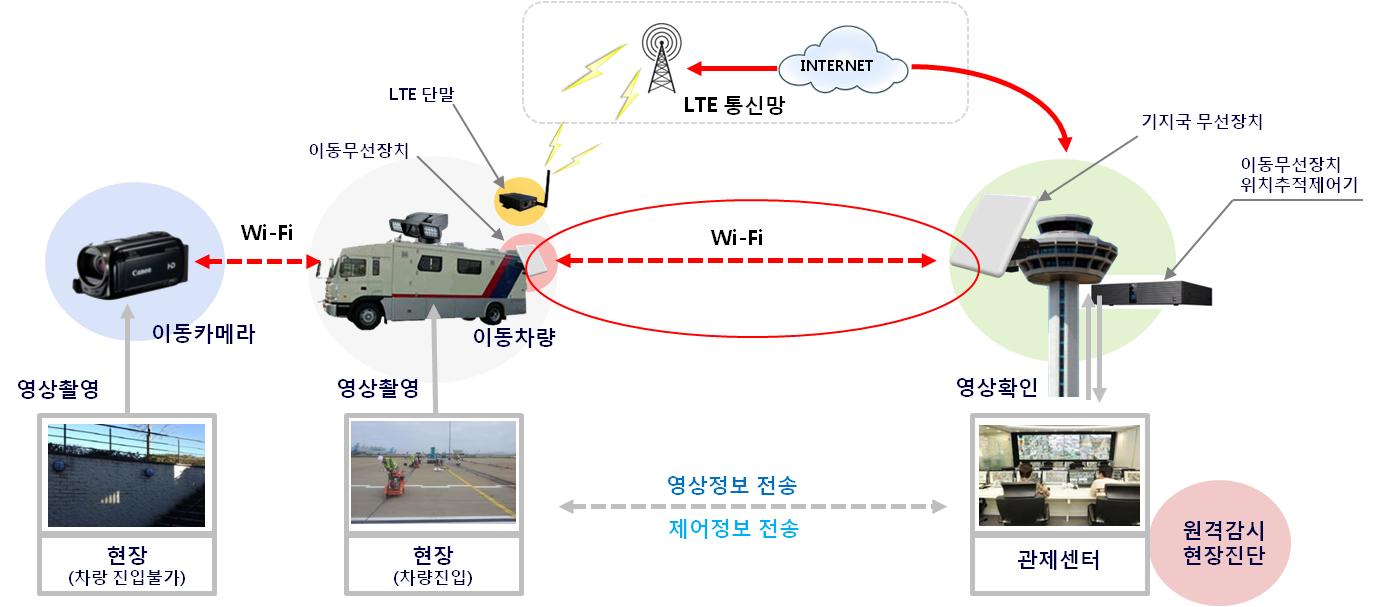

이동형 무선영상전송 시스템은 이동차량에서 촬영한 영상정보를 관제센터로 실시간 전송, 원격에서 현장정보를 모니터링 할 수 시스템으로 20Mbps의 고속 데이터 전송이 가능하며 10Km 이내의 장거리 통신 Coverage를 지원하고 장애물의 영향에 강함. 또한 전용프로토콜 및 독자 암호화 알고리즘, 암호화 장비를통하여 확실한 보안성을 제공하며 자가 망 운영이 가능. 또한 LTE 통신망과 연동으로 통신음영지역을 해소, 데이터의 안전성과 네트워크 접근성이 매우 용이한 시스템임



특 징

무선통신을 통한 음성, 영상, 데이터의 멀티미디어 서비스 제공

- Wi-Fi 및 LTE 상용 Network 연동 멀티 미디어 서비스 제공

: Wi-Fi 자가 망 구성을 통해 반경 10Km 이내, 20Mbps 의 안정적인 무선통신 제공

: LTE 상용 망 연동을 통한 음영지역해소 및 무선통신 서비스 망 이중화 구현

독자적인 Tracking 기술

- 실시간 차량 위치추적 제어를 통한 무선통신지원

: 기지국(센터)에서의 이동무선장치의 위치추적제어 기술

강력한 보안기능

- 국정원/CC 인증 암호화 장비를 적용한 강력한 보안기능 지원

- 전용프로토콜 및 알고리즘을 통한 통신 보안 이중화

차상/지상에서 카메라 원격지원

- 이동영상촬영으로 원격에서의 관리사각지역 해소

- 이동차량에 설치 운영으로 빠른 현장진단 및 조치 가능, 업무의 효율성 증대

영상획득

  • 영상획득을 위한 이동카메라
  • 자동체어 모니터링

전 송

  • 무선 네트워크
    -LTE Network 연동
    지능형 송ㆍ수신장치(위치추적제어 시스템)
  • 전용프로토콜 및 독자 알고리즘 통한 보안성 강화
  • 암호화 장비(국정원 인증)를 통한 보안 이중화

비디오 관리/저장/분석

  • 저장 및 비디오 관리
  • 스마트 영상 분석엔진을 통한 영상분석 및 영상 검색

응용업무

  • 업무 시스템과의 연결
    스마트감시 솔루션
  • 통합관제 센터로의 연결
    - 실시간 원격감시
    원격백업
    통계 및 분석보고
LTE Wi-Fi
통신 도달거리
  • 광대역
  • 중,단거리
유지보수비용
  • 운용비 발생
    :고정비용 지출
  • 운용비 없음
    :회선사용 무료
통신 망 구축
  • 자가 망 구축 어려움
    :상용 네크워크 구성
  • 자가 망 구축 가능
    :전용 네트워크 구성
데이터 안정성
  • 접속자 수에 따라
    보장 어려움
  • 전용회선 사용으로
    안정적인 데이터 보장
이동형 무선영상전송 시스템
  • LTE와 WI-FI 엑세스 선택 사용을 통해 통신 음영지역 해소 및 무선 네크워크 데이터 안정성 제공
  • 고정 Data 사용에 대한 비용발생 부담완화
  • 이중화 구현을 통해 신뢰성 확보
장비명 형상 역할 및 기능
PTZ카메라
  • 1/3" 200만 화소 CMOS
  • 멀티 영상 출력(HD-SDI + 네트워크 + 아날로그 영상)
  • 프로그래시브 시캔방식의 오토 WDR
  • Full HD 광학 20배 줌(광학줌 +디지털줌 = 240배)
  • 360° 회전 슬립링 적용
  • 충격에 강한, 경량 알루미늄 다이케스팅 하우징(IP66)
  • 실외환경에 적합한 팬/히터 장착/와이퍼 장착
  • 30개의 슈퍼 적외선 LED 장착(거리200m/매뉴얼포커스)
  • 적외선 LED 조절 기능(100 steps)/자동 온도표출기능
암호화장비
  • 하드웨어 기반 보안 기능 구현으로 성능저하 방지
  • 방화벽, VPN, IPS, 안티바이러스 등 통합 보안기능 제동으로 안전한 네트워크 환경 제공
  • 고성능 인라인 방식의 안티바이러스 및 스팸필터링 기능 등 능동형 보안솔루션 제공
  • 다중회선 결합 및 로드밸런싱 지원으로 안정적인 네트워크 환경 제공
무선전송장치
  • 기본10Mbps ~ 최대20Mbps의 전송 속도 제공
  • Point-to-Multipoint 구성으로 최대 10km까지 통신 망 연장
  • Camera 및 원격 감시 장비와 연동한 보안 시스템 구성
  • 신속한 통신망 구축이 가능한 간편한 구조
  • 고도의 보안 솔루션 제공(Optional)
  • 2.4, 5.4 – 5.8GHz 대역 이용
  • 위치추척 Algorithm 적용으로 무선통신 안정성 및 통신음영지역 최소화
위치추적 제어기
  • 이동차량의 위치를 Tracking 하여 안정적인 무선통신 환경 제공
  • 기지국/이동 무선장치간 통신 신호세기 분석
  • GPS를 이용한 위치기반 분석
  • 방향탐지 기술 적용으로 이동경로에 따른 분석
  • 1개의 위치추적기에서 최대 10개의 기지국무선통신장치 제어
  • 랙 타입 구성으로 확장성 제공
Center/Local DVR Server
  • 16채널 네트워크 비디오 레코더
  • 네트워크로 연결된 카메라의 영상을 16채널 Full-HD로 녹화
  • 최대 7TB의 HDD를 제품 내부에 설치가 가능한 고성능 고용량 제품
  • 간편하고 직관적인 GUI를 적용
  • 효율적인 고해상도 감시시스템 운영 환경을 제공
  • 최대 20명의 동시 접속 성능을 지원
Access Point
  • Access Point 장비는 무선랜 단말로 부터 트래픽을 집선하여 상위 장비로 트래픽을 전송하거나 반대방향의 트래픽을 처리하기 위해 사용되는 유무선 Giga 공유기 단말로서 무선영상 전송 네트워크 망과의 상호 완벽한 정합 및 호환성을 제공한다.
이동형카메라
  • Wi-Fi를 통해 연결된 이동형 카메라의 동영상을 센터에서 실시간으로 확인 및 촬영가능
  • Full HD CMOS 센서를 탑재하여, 뛰어나 화질 제공
  • 32배 광학줌과 57배 어드밴스 줌 지원
  • 5축 손떨림 보정기능
  • 내장 메모리와 SD카드에 AVCHD 및 MP4 동시 기록 가능

특수분야 WRCS(Wireless Remote Control System)

무선원격제어시스템

개 요

WRCS는 고성능 무선원격제어 시스템으로 순방향(기지국-단말)150Km, 역방향(단말-기지국) 100Km 까지 통신 도달거리를 확보하여 극한조건의 운용환경에서도 통신의 안전성 및 신뢰성을 제공하는 시스템

특 징

  • High Power AMP의 적용으로 출력 5W 최대화
  • 고감도 LNA 적용설계 수신감도 최대화(기지국, 단말 -115dBm)
  • 위치추적 시스템과 연동가능
  • 확장을 위한 범용 I/O 를 제공, 송수신시 스위칭 가능한 설계로 전력 저감 및 안전성 제고
  • -40℃ ~ 70℃ 운용 환경조건 충족으로 고 신뢰성 확보
  • 송수신 기지국의 각 파트 별 모듈화로 변경 및 수리가 용이한 구조채택
장비명 모델명 역할 및 기능
송수신기지국 CW-9000
  • 송신출력: 5W(=37dBm)
  • 수신감도: -115dBm이하
  • 안테나: Gain 8dBi 지향성 안테나
  • 변조방식: 2Level FSK, 13.5KHz BW
  • 전송속도: Up to 1Kbps, Tx/Rx
  • 상태정보: LED_Power, Tx, Rx
  • 전원 110~220V AC
  • 동작온도: -40℃ ~ 70℃
  • 인터페이스: PC GUI (RS-232
송수신 단말 CW-9001
  • 수신감도: -115dBm이하
  • 안테나: Gain-18dBi이상, 무지향성 안테나
  • 변조방식: 2Level FSK, 13.5KHz BW
  • 전송속도: Up to 1Kbps
  • 전원: 3V DC (타이머로 부터 공급)
  • 동작온도: -40℃ ~ 70℃
제어 S/W WDC Controller
  • 원격제어
    -로그관리
    -상태모니터링
    -신호제어 및 설정관리
